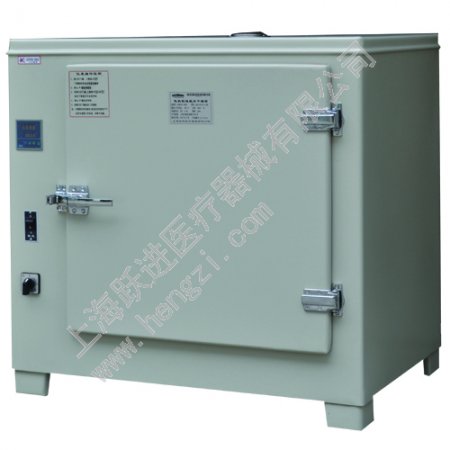

远红外快速干燥箱
适用范围
该产品采用高效、低耗的远红外加热技术，对快速干燥工作和测试样
品都有良好效果，可广泛应用于工业。农业、医疗和科研项目及实验室。
结构特点
>该产品由箱体、远红外加热辐射器、温度调节器、电路控制部分等。
>温度控制采用微电脑智能控温仪控温。
>使用选温开关，可根据加热速度和使用温度合理选择档次。
YHG- Ⅱ还具有以下特点：
>造型新颖美观大方。
>门与箱体采用硅橡胶密封圈，密封性能良好。
>外门设有方型观察窗，便于观看工作室内物品。
|
指数型号 |
内室尺寸(cm) |
外形尺寸(cm) |
额定功率 |
搁板（块） |
净重/毛重(kg) |
包装箱尺寸(cm) |
温控范围 |
电源电压 |
|
长(L)x 宽(W)x 高(H) |
长(L)x 宽(W)x 高(H) |
长(L)x 宽(W)x 高(H) |
||||||
|
YHG-300-S/BS |
30x30x35 |
62x42x65 |
1400 |
2 |
36/56 |
75x57x84 |
50-300℃ |
220V 50Hz |
|
YHG-400-S/BS |
40x40x45 |
72x52x75 |
2000 |
2 |
51/81 |
85x67x94 |
||
|
YHG-500-S/BS |
50x50x55 |
82x62x85 |
2800 |
3 |
76/111 |
95x77x104 |
||
|
YHG-600-S/BS |
60x60x75 |
92x92x105 |
4000 |
3 |
111/151 |
105x87x124 |
||
|
YHG-400-BS-II |
40x40x45 |
73x45x71 |
2000 |
2 |
51/81 |
86x60x90 |
50-250℃ |
|
|
YHG-500-BS-II |
50x50x55 |
83x55x81 |
2800 |
3 |
76/111 |
96x70x100 |
||
|
YHG-600-BS-II |
60x60x75 |
93x65x91 |
4000 |
3 |
111/151 |
106x80x110 |
二．温度控制器：
特色说明
(1) 温度传感器 温度： DIN A 级Φ5mm SUS 不锈钢制PT 100×1 支。
(2) 温度控制方式 P.I.D自动演算+ Fuzzy 控制。
(3) 温度转换 采微电脑线性补偿校正。
(4) 显示界面 LED数码管显示，按键输入方式。
(5) 定时范围 1. 1~9999分钟 ；2.无定时连续运行
(6) 人性化操作
a. 自动控制 温度电热输出功率调整，P.I.D微积分控制… 等。
b. 安全自检 主要系统部件安全自检， 当有异常发生时经由控制器指示状态并停止加热。
主要功能
(1) 温度显示精度 0.1℃ 。
(2) 温度控制精度 ± 0.1℃ 。
(3) 偏差值校正 温度偏差值补偿、校正功能。
(4) I/O 自检 安全自检功能， 异常发生时自动断电?；ぜ肮收现甘尽?/p>
(5) 自动演算 微电脑自动演算P.I.D. ，配合固态继电器功率控制，使温度控制更为精确 （比例、积分、微分＋固态继电器控制方式)。
(6) 温度上下限保护 可设定温度保护上下限。
(7) ?；ぷ爸?nbsp; 控制器监视安全?；は低臣霸し朗降墓收献约炜刂?。
三．结构与材质：
(1) 内箱材质
S型：铁板+高温漆喷涂处理
SB型/SB-II型： SUS-304不锈钢镜面板
(2) 外部材质 SPCC 冷轧钢板静电粉体烤漆处理。
(3) 保温材质 超细玻璃纤维棉。
(4) 箱门
a. 内门
钢化玻璃内门。
SB-II型：多层中空钢化玻璃视窗。
b. 开启方向 单开门设计，由左侧往右侧开启方式。
(5) 搁板
YHG-300-S、YHG-400-S不锈钢条栅搁板×2 块; YHG-500-S、YHG-600-S不锈钢条栅搁板×2 块 ; 每层可调高度50 ㎜。
SB-II型：YHG-400-BS-II不锈钢条栅搁板×2 块; YHG-500-BS-II、YHG-600-BS-II不锈钢条栅搁板×2 块 ; 每层可调高度50 ㎜。
四．温度电热及循环：
(1) 加热方式 自然对流+热辐射。
(2) 加热系统 微电脑智能型自动控制电热功率平衡调温+远红外石英管加热器。
五．安全保护装置：
(1) 断路器 小型开关断路器。
(2) 控制器内部保护
a. 温度传感器 断路或短路(超量程)。
b. 超温保护 设定温度的高温?；ど瓒ā?/p>
(3) 故障异常报警 故障异常发生时，自动断电热?；?，发出报警音。
六．附件：
（1）. 含产品使用说明书、简易故障排除说明、产品维护说明×1。
（2）. 保险丝×1
（3）. 合格证×1
七．周围环境： 可容许使用的环境温度范围：5~40 ℃ ，**佳性能的环境温度范围：15~30 ℃。
