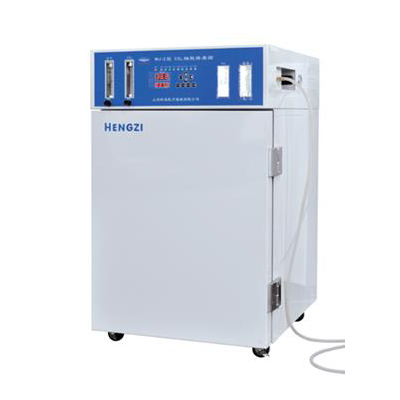

WJ-2 型/3 型二氧化碳细胞培养箱
沪食药监械（准）字2013第2410390
结构特点
采用水套式或气套式结构，工作室采用优质不锈钢板制作并设有风道，装有风机形成强制对流，提高了箱内温度均匀性和CO2 浓度的均衡性。
箱门打开时，自动关闭风机（WJ-3 型同时关闭CO2 进气阀）并停止加热，以减少空气的进入而造成的污染。温度控制，采用微机数据分析及智能P.I.D 控制，其精度高，抗干扰能力强。并采用三探头分别控制箱温、水温及门温，使工作室温度精度高波动小。（气套式为二探头，分别控制箱温和门温）
轻触式调节开关，轻便灵活。显示及设定的参数均采用数字显示，各工作状态均有LED 指示。
适用范围
二氧化碳细胞培养箱供现代医学、医药、生物化学和农业科学等科研单位及工业生产部门作生物细胞、组织、细菌培养等使用。
| 指数型号 | WJ-2 | WJ-2-160 | WJ-3 | WJ-3-160 | WJ-3-270(新) |
|---|---|---|---|---|---|
| 外形尺寸(cm) | 57x59.5x94.5 | 68.5x69.5x107.5 | 57x59x85 | 67x64x103 | 77x79x108 |
| 工作室尺寸(cm) | 41x40.5x51 | 50.5x45.5x70 | 41x40.5x51 | 50.5x45.5x70 | 60x60x75 |
| 公称容积 | 80L | 160L | 80L | 160L | 270L |
| 净重/ 毛重(kg) | 60/90 | 80/115 | 60/90 | 80/115 | 132/165 |
| 额定功率(W) | 600w | 900w | 600w( 气套)/900w( 水套) | 700w( 气套)/1200w( 水套) | 1200w( 气套)/2100w( 水套) |
| 搁板 | 标准2 块/ 多段可调 | 标准3 块/ 多段可调 | 标准2 块/ 多段可调 | 标准3 块/ 多段可调 | 标准3 块/ 多段可调 |
| 外部材料 | 冷轧钢板表面喷塑 | ||||
| 内部材料 | 不锈钢板 | ||||
| 外门 | 冷轧钢板表面喷塑 | ||||
| 内门 | 钢化玻璃 | ||||
| 隔热层 | 聚苯乙烯薄膜材料 | ||||
| 控温范围 | 室温3℃ ~60℃（环境温度5℃ ~35℃） | ||||
| 温度控制方式 | PID 控制方式 | ||||
| 加热方式 | 1. 气套式 2. 水套式 | ||||
| 箱内循环方式 | 微风搅拌方式 | ||||
| 温度波动度 | ≤ ±0.3℃ | ||||
| 温度均匀性 | ≤ ±0.5℃ | ||||
| 定时范围 | 1.1~9999min 2. 无定时连续运行 | ||||
| CO2 浓度控制范围 | 0~20% | ||||
| CO2 控制方式 | 配气式 | 进口红外线传感器电磁阀开关方式 | |||
| 加湿方式 | 加湿水盘自然蒸发 | ||||
| 灭菌方式 | UV 杀菌紫外线 | ||||
| 报警功能 | 超温报警、温度探头损坏报警、缺水报警 | 超温报警、温度探头损坏报警、( 缺水报警)、CO2 浓度报警、CO2 断气报警 | |||
| (1) 温度范围 | 室温+3℃**60℃。 | |||||||||
| (2) 温度均匀度 | ≤±0.3 ℃ | |||||||||
| (3) 温度波动度 | ≤±0.2 ℃ | |||||||||
| (4) 湿度 | ≥85%RH | |||||||||
| (5) 加湿方式 | 加湿盘加水后自然蒸发 | |||||||||
| (6) 加温方式 |
水套型：四面水套式加热方式 气套型：二面加热方式 |
|||||||||
| (7) 二氧化碳浓度控制范围 | 0~20% | |||||||||
| (8) 二氧化碳浓度波动度 | WJ3型：≤±0.1 % | |||||||||
| (9) 二氧化碳浓度控制方式 |
WJ2型：配气式+流量控制 WJ3型：气体置换式+红外线二氧化碳浓度传感器+电磁阀启停方式 |
|||||||||
| 二．温度控制器： | ||||||||||
| 特色说明 | ||||||||||
| (1) 温度传感器 |
水套型：温度： DIN A 级Φ5mm SUS 不锈钢制PT 100?×3 支。 箱温控制×1支 ；水温控制×1支 ；门温控制×1支 气套型：温度： DIN A 级Φ5mm SUS 不锈钢制PT 100?×2 支。 箱温控制×1支 ；门温控制×1支 |
|||||||||
| (2) 温度控制方式 | P.I.D自动演算+ Fuzzy 控制。 | |||||||||
| (3) 温度转换 | 采微电脑线性补偿校正。 | |||||||||
| (4) 显示界面 | LED数码管显示， 英文显示，按键输入方式。 | |||||||||
| (5) 定时范围 | 1. 1~9999分钟 ；2.无定时连续运行 | |||||||||
| (6) 人性化操作 | ||||||||||
| a. 自动控制 | 温度电热输出功率调整，P.I.D微积分控制… 等。 | |||||||||
| b. 安全自检 | 主要系统部件安全自检， 当有异常发生时经由控制器指示状态并停止加热。 | |||||||||
| c. 水位侦测 | 探针型水位侦测，显示低水位时不启动加热。 | |||||||||
| 主要功能 | ||||||||||
| (1) 温度显示精度 | 0.1℃ 。 | |||||||||
| (2) 浓度显示精度 | 0.1% 。 | |||||||||
| (3) 温度控制精度 | ± 0.1℃ 。 | |||||||||
| (4) 浓度控制精度 | ± 0.1% 。 | |||||||||
| (5) 偏差值校正 | 温度偏差值补偿、校正功能。 | |||||||||
| (6) I/O 自检 | 安全自检功能， 异常发生时自动断电保护及故障指示。 | |||||||||
| (7) 自动演算 | 微电脑自动演算P.I.D. ，配合固态继电器功率控制，使温度控制更为精确（比例、积分、微分＋固态继电器控制方式)。 | |||||||||
| (8) 温度上下限保护 | 可设定温度保护上下限。 | |||||||||
| (9) 保护装置 | 控制器监视安全保护系统及预防式的故障自检控制。 | |||||||||
| 三．结构与材质： | ||||||||||
| (1) 内箱材质 | SUS-304 不锈钢镜面板。 | |||||||||
| (2) 外部材质 | SPCC 冷轧钢板静电粉体烤漆处理。 | |||||||||
| (3) 保温材质 | 高密度聚苯乙烯泡沫塑料及超细玻璃纤维棉。 | |||||||||
| (4) 箱门 | ||||||||||
| a. 内门 | 钢化玻璃内门。 | |||||||||
| b. 内门防冷凝 | 箱门加热辐射方式 | |||||||||
| c. 开启方向 | 单开门设计，由左侧往右侧开启方式。 | |||||||||
| (5) 移动及支撑 | 滑轮移动调整摆放位置，前轮可锁止以固定位置*4只(200kg/ 轮)。 | |||||||||
| (6) 搁板 | 不锈钢条栅搁板（WJ-3)×2 块，（WJ-3-160/270)×3块 ；每层可调高度50 ㎜。 | |||||||||
| 四．温度电热及循环： | ||||||||||
| (1) 送风方式 | 高阻抗马达轴流风机。送风方式为水平出风弧形循环设计。 | |||||||||
| (2) 加热系统 | 微电脑智能型自动控制电热功率平衡调温+温度自保护加热器。 | |||||||||
| 五．安全保护装置： | ||||||||||
| (1) 断路器 | 小型开关断路器。 | |||||||||
| (2) 控制器内部保护 | ||||||||||
| a. 温度传感器 | 断路或短路(超量程)。 | |||||||||
| b. 超温保护 | 设定温度的高温保护设定。 | |||||||||
| c. 水位侦测 | 探针型水位侦测，低水位时不启动加热。 | |||||||||
| c. 二氧化碳浓度 | 二氧化碳浓度报警 | |||||||||
| (3) 外部故障侦测保护 | ||||||||||
| a. 电热保护 | 加热器温度自保护器。 | |||||||||
| (4) 故障异常报警 | 故障异常发生时，自动断电热保护，发出报警音。 | |||||||||
| 六．附件： | ||||||||||
| （1）. | 含产品使用说明书、简易故障排除说明、产品维护说明×1。 | |||||||||
| （2）. | 保险丝×1 | |||||||||
| （3）. | 加湿水盘×1 | |||||||||
| （4）. | 合格证×1 | |||||||||
| 七．使用电源： | 1Ø 220V 50Hz | |||||||||
| 八．二氧化碳供气要求： | 气体纯度99.9% 0.5Mpa 连续供气 。 | |||||||||
| 九．周围环境： |
可容许使用的环境温度范围：5~32 ℃ ，**佳性能的环境温度范围：15~30 ℃。 |
|||||||||
