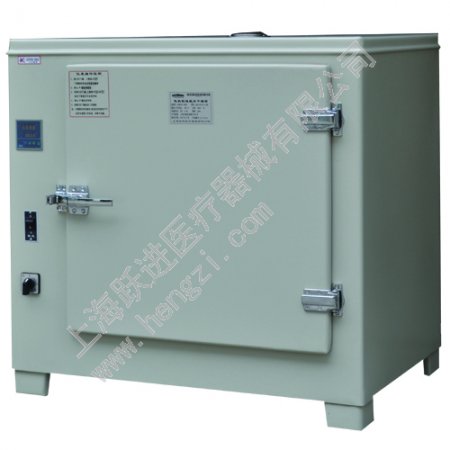

101系列电热恒温鼓风干燥箱
适用范围
该产品供工矿企业、化验室、科研单位等作干燥、烘焙、熔蜡、灭菌之用。
结构特点
不锈钢制成的工作室即美观大方又便于清洁。
设定温度具有保护装置，采用微电脑智能控温仪控制温度，设定、测定温度均为数字显示，控温精确、可靠。
进风口开关自如、风道结构合理、工作室内温度均匀性好。
|
指数型号 |
包装箱尺寸(cm) |
外形尺寸(cm) |
工作室尺寸(cm) |
额定功率 |
温控范围/波动度 |
搁板（块） |
净重/ 毛重(kg) |
电源电压 |
|
长(L)x 宽(W)x 高(H) |
长(L)x 宽(W)x 高(H) |
长(L)x 宽(W)x 高(H) |
||||||
|
GZX-GF101-0-S/BS |
83x64x82 |
67x53x63 |
35x35x35 |
1600 |
50-300℃/ ±1℃ |
2 |
46/60 |
220V 50Hz |
|
GZX-GF101-1-S/BS |
93x64x94 |
77x53x75 |
45x35x45 |
2400 |
2 |
55/85 |
||
|
GZX-GF101-2-S/BS |
103x74x104 |
87x63x85 |
55x45x55 |
3000 |
3 |
80/115 |
||
|
GZX-GF101-3-S/BS |
108x79x124 |
92x68x105 |
60x50x75 |
4000 |
3 |
110/150 |
||
|
GZX-GF101-4-S/BS |
131x111x152 |
112x98x130 |
80x80x100 |
6000 |
3 |
170/250 |
380V 50Hz |
|
|
GZX-GF101-5-S/BS |
151x111x173 |
132x98x150 |
100x80x120 |
7500 |
3 |
250/340 |
||
|
GZX-GF101-0-BS-II/IIH |
86x56x82 |
71x45x63 |
35x35x35 |
1600 |
II型：RT+10-200℃ ±1℃ IIH型：RT+10-300℃ ±1℃ |
2 |
46/60 |
220V 50Hz |
|
GZX-GF101-1-BS-II/IIH |
96x56x94 |
81x45x75 |
45x35x45 |
2400 |
2 |
55/85 |
||
|
GZX-GF101-2-BS-II/IIH |
106x66x104 |
91x55x85 |
55x45x55 |
3000 |
2 |
80/115 |
||
|
GZX-GF101-3-BS-II/IIH |
71x124x96 |
96x60x105 |
60x50x75 |
4000 |
3 |
110/150 |
||
|
GZX-GF101-4-BS-II/IIH |
111x152x112 |
112x98x130 |
80x80x100 |
6000 |
3 |
170/250 |
380V 50Hz |
|
|
GZX-GF101-5-BS-II/IIH |
151x111x173 |
132x98x150 |
100x80x120 |
7500 |
3 |
250/340 |
二．温度控制器：
特色说明
(1) 温度传感器 温度： DIN A 级Φ5mm SUS 不锈钢制PT 100×1 支 。
(2) 温度控制方式 P.I.D自动演算+ Fuzzy 控制。
(3) 温度转换 采微电脑线性补偿校正。
(4) 显示界面 LED数码管显示，按键输入方式。
(5) 定时范围 1. 1~9999分钟 ；2.无定时连续运行
(6) 人性化操作
a. 自动控制 温度电热输出功率调整，P.I.D微积分控制… 等。
b. 安全自检 主要系统部件安全自检， 当有异常发生时经由控制器指示状态并停止加热。
主要功能
(1) 温度显示精度 0.1℃ 。
(2) 温度控制精度 ± 0.1℃ 。
(3) 偏差值校正 温度偏差值补偿、校正功能。
(4) I/O 自检 安全自检功能， 异常发生时自动断电?；ぜ肮收现甘?。
(5) 自动演算 微电脑自动演算P.I.D. ，配合固态继电器功率控制，使温度控制更为精确 （比例、积分、微分＋固态继电器控制方式)。
(6) 温度上下限保护 可设定温度?；ど舷孪?。
(7) ?；ぷ爸?nbsp; 控制器监视安全保护系统及预防式的故障自检控制。
三．结构与材质：
(1) 内箱材质 S型：铁板+高温漆喷涂 BS型：SUS 不锈钢镜面板。
(2) 外部材质 SPCC 冷轧钢板静电粉体烤漆处理。
(3) 保温材质 超细玻璃纤维棉。
(4) 箱门
a. 观察窗 多层钢化玻璃视窗。
b. 开启方向 单开门设计，由左侧往右侧开启方式。
(5) 搁板 GZX-GF-101-0-BS-II、GZX-GF-101-1-BS-II不锈钢条栅搁板×2 块 ; GZX-GF-101-3-BS-II、GZX-GF-101-4-BS-II、GZX-GF-101-5-BS-II不锈钢条栅搁板×3 块 ; 每层可调高度50 ㎜。
四．温度电热及循环：
(1) 送风方式 高阻抗马达离心风机。送风方式为水平出风弧形循环设计。
(2) 加热系统 微电脑智能型自动控制电热功率平衡调温+电热丝加热器。
五．安全?；ぷ爸茫?/strong>
(1) 断路器 小型开关断路器。
(2) 控制器内部?；?/p>
a. 温度传感器 断路或短路(超量程)。
b. 超温保护 设定温度的高温保护设定。
(3) 外部故障侦测?；?/p>
a. 电热?；?加热器温度自?；て?。
(4) 故障异常报警 故障异常发生时，自动断电热保护，发出报警音。
六．附件：
（1）. 含产品使用说明书、简易故障排除说明、产品维护说明×1。
（2）. 保险丝×1
（3）. 合格证×1
七．周围环境： 可容许使用的环境温度范围：5~35 ℃ ，**佳性能的环境温度范围：15~30 ℃。
